Simultaneous automatic calibration of electrocardiograms and rheograms

Abstract

The accuracy of recording the functions of the cardiovascular system using the existing cardiological equipment is largely determined by the reference signals supplied from the calibration devices. Manual calibration of electrograms, especially with simultaneous recording of a number of physiological parameters, to a certain extent complicates the work of a doctor and does not meet modern metrological requirements.

Full Text

Точность регистрации функций сердечно-сосудистой системы с помощью существующей кардиологической аппаратуры во многом определяется эталонными сигналами, подаваемыми с калибровочных устройств. Ручная калибровка электрограмм, особенно при одновременной записи ряда физиологических показателей, в определенной степени усложняет работу врача и не удовлетворяет современным метрологическим требованиям.

Данная проблема частично может быть решена уже сегодня путем автоматизации процесса калибровки электрограмм. Обоснованию режимов автоматической калибровки электрокардиограмм, реоэнцефалограмм, реовазограмм и конструированию электронных калибраторов посвящены работы А. Д. Байбосунова, М. А. Ерзина и соавт.,Ф. Ф. Гетмана, X. X. Яруллина и соавт., P. X. Тукшаитова. Описанные методики пригодны только для калибровки ЭКГ или реограмм (РГ).

Мы разработали устройство для синхронной автоматической калибровки ЭКГ и РГ без внесения изменений в принципиальные электрические схемы регистрирующих приборов. Такое решение вопроса определялось необходимостью сохранения эксплуатационных характеристик приборов и облегчения согласования их с калибратором.

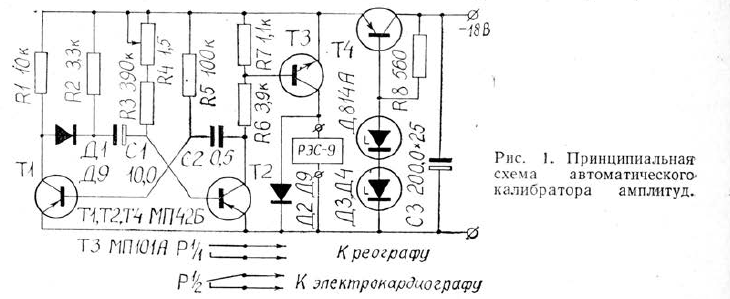

Предлагаемое устройство выполнено в виде отдельного автономного блока и представляет собою асимметричный мультивибратор, к выходу которого с помощью согласующего каскада Т₃ подключено электромагнитное реле РЭС-9 (рис. 1).

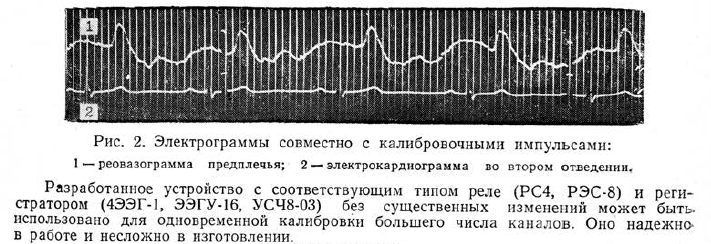

Одна пара контактов реле (Р1/1) осуществляет периодическое замыкание калибровочной) цепи реографа, другая (Р1/2) производит размыкание эталонированного источника напряжения (например, резистор R₁₇₄ в векторэлектрокардиоскопе ВЭКС-4м). Длительность метки, формируемой калибратором, около 50 мсек, период ее повторения с помощью проградуированного потенциометра R₄ устанавливается в пределах 2—7 сек. в целях сопряжения частоты повторения метки с частотой сердечного ритма у человека или подопытного животного. Для устранения наводок коммутирующее реле размещено в корпусе регистрирующего прибора. Питание схемы может быть осуществлено как от батарей, так и от простого выпрямительного источника, включаемого в сеть. Запись сигналов осуществлена на приборе ВЭКС-4м, межканальные связи в котором устранены путем простого разделения его входных цепей. Общий вид электрограмм совместно с калибровочными импульсами представлен на рис. 2. Как следует из этого рисунка, калибратор обеспечивает качественную автоматическую запись меток без искажения формы исследуемых сигналов.
