Distributor for bronchoscope suction
- Authors: Kirshin G.I.1, Korepanov A.M.1
-
Affiliations:
- Department of Faculty Therapy, Izhevsk Medical Institute
- Issue: Vol 63, No 1 (1982)
- Pages: 64-65
- Section: Articles
- URL: https://kazanmedjournal.ru/kazanmedj/article/view/59926
- DOI: https://doi.org/10.17816/kazmj59926
- ID: 59926
Cite item
Full Text
Abstract
An integral part of bronchoscopy, widely used in pulmonology, is the suction of the contents of the bronchi and the introduction of medicinal substances. The procedure is carried out in two stages: first, the contents of the bronchi are removed by suction of the bronchoscope into the aspiration pump, which is then disconnected, and then a solution of the medicinal substance is injected through the suction of the bronchoscope or a special tube. Subsequently, these operations are repeated. Such disconnected procedures make bronchial sanitation laborious and time-consuming, which leads to hypoxia and hypercapnia of the patient, the loss of a part of the medicinal substance.
Keywords
Full Text
Неотъемлемой частью бронхоскопии, широко применяемой в пульмонологии, является отсос содержимого бронхов и введение лекарственных веществ. Процедуру проводят в два этапа: сначала удаляют отсосом бронхоскопа содержимое бронхов в аспирационный насос, который затем отсоединяют, а затем через отсос бронхоскопа или специальную трубку вводят раствор лекарственного вещества. В последующем эти операции повторяют. Такие разобщенные процедуры делают санацию бронхов трудоемкой, продолжительной, что ведет к гипоксии и гиперкапнии больного, потере части лекарственного вещества.

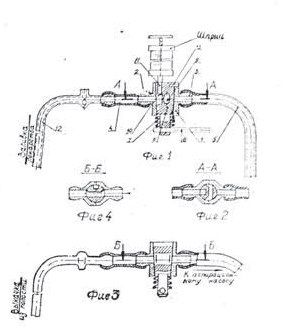

Для устранения этих недостатков мы применяем распределитель к аспирационному насосу (или отсосу бронхоскопа). Суть устройства поясняется чертежом. На фиг. 1, 3 изображено продольное сечение распределителя соответственно в двух положениях, при этом на фиг. 1 показано положение герметичного перекрытия общей магистрали, а на фиг.З — момент отсоса, на фиг. 2, 4 — поперечные сечения распределителя в этих же положениях. Распределитель состоит из корпуса 1 со штуцерами 2, 3, на которые надеты резиновые трубки 4, 5. Резиновую трубку 4 присоединяют к отсосу бронхоскопа 12, а резиновую трубку 5 — к аспирационному насосу (на чертеже условно не показан). Внутри корпуса 1 расположен конический вкладыш 6, подпружиненный с торца пружиной 7, зафиксированный рукояткой 8. На боковой поверхности вкладыша 6 выполнен продольный паз 9 и продольный паз 10, расположенный под углом 90° по отношению к продольному пазу 9. Положение пазов 9, 10 соответствует герметичному сообщению центрального отверстия 11 через паз 10 с отверстием отсоса бронхоскопа.
Устройство работает, следующим образом: канал ввода И (шприцем) лекарственных веществ открывается вкладышем 6 через отверстие 11. паз 10, отверстие в штуцере 2 корпуса 1, резиновую трубку 4 в отсос бронхоскопа 12 при полной герметизации.
Данное положение вкладыша 6 фиксируется штифтом 13 о выступ корпуса 1. Описанное положение деталей соответствует инстилляции лекарственных веществ в полости. При повороте вкладыша 6 на 90° с помощью рукоятки 8 в фиксированное положение отверстие 9 вкладыша 6 оказывается на одной оси с отверстиями штуцеров 2 и 3 корпуса 1, что и создает общую сквозную герметичную магистраль отсоса бронхоскопа 12 с аспирационным насосом (на чертеже не показан). Герметичность достигается притертыми подпружиненными конусами вкладыша 6 и корпуса 1. Это положение позволяет отсасывать содержимое бронхов. Быстрая разборка распределителя с целью стерилизации производится снятием рукоятки 8 при поджатой пружине 7, после чего из корпуса 1 достается вкладыш 6. Сборку осуществляют в обратном порядке. Указанное выше взаимное расположение деталей обеспечивает только отсос содержимого полости.
Данный распределитель может быть использован и для трансназальной санации бронхов с помощью катетера, а также для санации патологических полостей, например полости абсцессов.
Распределитель к отсосу бронхоскопа
