Electronic device-attachment for graphical registration of blood flow velocity. determined using isotopes
- Authors: Arsentiev F.V.1
-
Affiliations:
- Kalinin Medical Institute
- Issue: Vol 48, No 6 (1967)
- Pages: 88-89
- Section: Articles
- URL: https://kazanmedjournal.ru/kazanmedj/article/view/59880
- DOI: https://doi.org/10.17816/kazmj59880
- ID: 59880
Cite item
Full Text
Keywords
Full Text

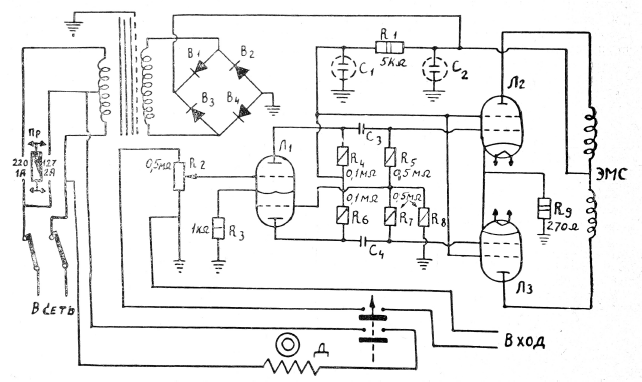

Рис.1 Схема самопишущего прибора.
Условные обозначения: В1—4 — полупров. диод. ДТГ; С1—2 — конденсатор КЭ-2-450-20М; C3-4 —конденсатор 0,1 мкф 200в: Л1 — 6Н9С, Л2-3 — 6П9; ЭМС — электромагнитный самописец; Д — двигатель.
Определение скорости кровотока в легочных сосудах у больных невозможно без высокочувствительной аппаратуры. Сконструированный нами электронный самописец- регистратор, принципиальная схема которого представлена на рис. 1, позволяет снимать сигналы с пересчетного прибора «Волна» (или другого аналогичного прибора) и усиливать эти сигналы до мощн ости, достаточной, чтобы привести в движение электромагнитный самописец. Графическая регистрация импульсов осуществляется чернилами в форме кривой на бумажной миллиметровой ленте; синхронное и довольно быстрое (3,4± ±0,05 сv/сек.) движение лентопротягивающего механизма дает возможность раздельно записывать импульсы, следующие с большой частотой. Работа лентопротягивающего механизма обеспечивается портативным электромотором типа ДСМ-2, у которого перестановкой шестерен в редукторе удалось подобрать указанную выше скорость движения бумаги В схеме самопишущего прибора предусмотрены синхронное включение лентопротягивающего механизма и передача импульсов с пересчетной установки.
Записанные с помощью данного прибора импульсы отражают поток гамма-излучений, зарегистрированных над областью сердца коллимированным сцинтилляционным датчиком при прохождении через правую и левую половины сердца волн радиоактивности.
В качестве индикатора мы брали I131, который вводили внутривенно.
Сконструированный нами прибор позволяет графически документировать быстро протекающие физиологические процессы, изучаемые с помощью изотопов.
