Описание сетки Горяева. В 1935 г. Ленинградский институт точной механики и оптики освоил производство камер для счета кровяных телец. Выпускаемые камеры сделаны из одной стеклянной пластинки, построены по типу двойной камеры Бюркера и снабжены оригинальной сеткой Горяева¹). Нужно сказать, что до появления этих камер на нашем рынке были только камеры Экспериментальной лаборатории О.В.У. ЮЗ (Одесса), камеры низкого качества, что ставило лабораторных работников в безвыходное положение.

Так как выпускаемые Ленинградским институтом камеры не снабжены описанием сетки Горяева или наставлением, как пользоваться сеткой и производить вычисления (и их нет также во всех распространенных руководствах по методике лабораторных исследований), я считаю не лишним заполнить этот пробел.

Сетка Горяева, представляющая собой расширенную сетку Предтеченского, имеет форму квадрата, каждая сторона которого равна 3 мм, а площадь сетки = 9 кв. мм.

Горизонтальными и вертикальными линиями, расположенными на расстоянии $\frac{1}{5}$ мм одна от другой, квадрат делится на 15 горизонтальных и 15 вертикальных широких полос; пересечением линий образуются большие квадраты со сторонами, равными $\frac{1}{5}$ мм и площадями в $\frac{1}{25}$ кв. мм. Следовательно, каждая полоса содержит по 15 таких квадратов. Каждая третья широкая полоса (горизонтальная и вертикальная) тремя параллельными линиями разделена на 4 узкие полоски шириной в $\frac{1}{20}$ мм. В квадратах узкие полоски образуют по 4 горизонтальных или вертикальных прямоугольника, а на местах перекреста по 16 малых квадратов. Сторона малого квадрата равна  $\frac{1}{20}$мм, а площадь = $\frac{1}{400}$кв. мм, т. е. малый квадрат сетки Горяева равен малому квадрату всех других сеток, принятому за единицу счетной поверхности при подсчете эритроцитов. Т. е. сетка Горяева так же, как и сетка Предтеченского, имеет следующие преимущества по сравнению со всеми другими распространенными сетками: 1) отсутствие в сетке двойных и тройных линий не мешает счету и не требует напряжения внимания для отстраивания от них; 2) простые и ясные границы больших квадратов с группами по 16 малых квадратов четко выделяются в поле зрения микроскопа среди образующих их и затем расходящихся перпендикулярных линий; 3) сетка имеет большую площадь для счета красных кровяных телец: во всей сетке 400 малых квадратов, общая их площадь равна 1 кв. мм, т. е. равна всей площади сетки Тома и более, чем в два раза, превышает площадь всех малых квадратов сетки Бюркера (169 малых квадратов).

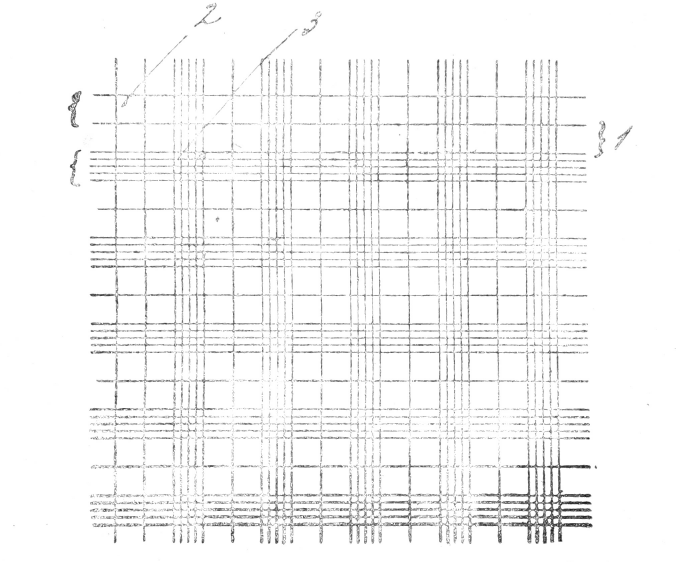

1 —широкая полоса сетки. 2 - большой квадрат. 3—большой квадрат, разделенный на 16 малых квадратов (один малый квадрат заштрихован)

По сравнению с сеткой Предтеченского сетка Горяева обладает одним лишним достоинством—большей площадью (площадь сетки Предтеченского-4 кв мм.), ч о имеет большое значение при счете белых кровяных телец. И если сам Предтеченский свою сетку в комбинации с камерой Бюркера считал «наиболее удачным разрешением вопроса, каким аппаратом надо пользоваться для счета форменных элементов крови»²), то комбинация сетки Горяева с двойной камерой Бюркера является наиболее удачной, наиболее удобной из всех существующих и заслуживает самого широкого внедрения в наши лаборатории, как один из элементов рационализации лабораторной методики. Поэтому мы должны приветствовать появление камер И.Т.М.О. и выразить признательность Центральной Комиссии по стандартизации медицинских приборов при НКЗдр. СССР за ее в высшей степени удачный выбор типа камеры и сетки для снабжения медицинских лабораторий Союза. Только консерватизмом и преклонением перед «заграницей» можно объяснить тот факт, что предложенная в 1396 г. сетка Предтеченского и описанная в 1910 г. сетка Горяева не получили в свое время широкого распространения³).

 Принцип подсчета кровяных телец.

 В поле зрения микроскопа большой квадрат, разделенный на 16 маленьких.

 О—кровяные тельца, подлежащие сосчитытаванию, • - не подлежащие сосчитыванию.

Методика счета в сетке Горяева. Счет красных кровяных телец производится в больших квадратах, содержащих по 16 малых. Сосчитывают обычно не менее 5 таких квадратов, т. е., не менее 80 малых. Сосчитывание в 5 больших квадратах производится или по диагонали сетки, или в средней полосе. Если требуется подсчитать 10 квадратов, то рекомендуется производить подсчет в квадратах верхней и нижней полосы. Для подсчета 15 квадратов берутся верхняя, средняя и нижняя полосы, для 20—все полосы, кроме средней. Само собой разумеется, что речь идет о полосах, разделенных на узкие полоски. Самое сосчитывание лучше производить не в каждом малом квадрате по отдельности, а по группам из 4 таких квадратов, расположенным в 4 ряда: сначала сосчитывается верхний ряд слева направо, затем второй справа налево, третий—слева направо, четвертый—справа налево. При подсчитывании эритроцитов, расположившихся на линиях сетки, мы пользуемся принципом касания, рекомендованным Егоровым, как наиболее простым и объективным.

Результаты сосчитывания эритроцитов записываются или отдельно для каждого ряда, или при непрерывном счете сразу для всех 16 квадратов.

Вычисление производится по формуле:

$Е=\frac{е.400.200.10}{80}=е.10000$

Е—число эритроцитов в 1 кб. мм исследуемой крови (искомая величина);

е—число эритроцитов, сосчитанных в 80 малых квадратах;

1/400 кв. мм—площадь малого квадрата;

1/200—степень разведения крови;

1/10мм—глубина камеры или толщина слоя жидкости, в котором производился подсчет.

Практически, для получения числа эритроцитов в 1 кб. мм исследуемой крови при подсчете в 80 малых квадратах и разведении крови 1:200 достаточно к полученной цифре приписать справа четыре нуля (т. е. умножить ее на 10000). Напр., в 80 малых квадратах сосчитано 497 эритроцитов, содержание эритроцитов в 1 кб. мм исследуемой крови =4 970 000. При подсчете белых кровяных телец мы пользуемся широкими полосами, причем, как правило, за единицу счетной поверхности берем не отдельный квадрат, а целую полосу во всю ширину сетки» (ширина полосы=1/5 мм., длина полосы ширине сетки=3мм площадь—3/5 кв. мм). Таких полос подсчитывается не менее 10 в случае лейкопении подсчитываются все 15 полос или даже наполняются обе камеры и подсчитываются обе сетки. В тех случаях, когда подсчет ограничивается 10 полосами, удобнее пользоваться пятью парами полос, не разделенных на узкие полоски» Только в случаях с большим содержанием белых телец (большой реактивный лейкоцитоз, лейкемический состав крови) сосчитывание производится по отдельным квадратам или группам квадратов.

В течение подсчета полосы непрерывно передвигаются под линзой микроскопа. Для ускорения подсчет производится зигзагообразно: первая полоса сосчитывается слева направо, вторая—справа налево и т. д.

Вычисление содержания белых кровяных телец производится по формуле:

$L=\frac{1*10*10}{9}=\frac{1*100}{9}$ - для всей сетки (15 полос = 9 кв.м)

для 2/3 сетки (10 полос = 6 кв.м): $L=\frac{1*100}{6}$

для 1/3 сетки (5 полос = 3 кв.м): $L=\frac{1*100}{3}$

L — число белых кровяных телец в 1 кб. мм. исследуемой крови (искомое);

1 — число белых кровяных телец сосчитанное в 15 (10,5) полосах 1 : 10—степень разведения крови;

¹/10—глубина камеры.

Сосчитывание в камере лучше всего производить, пользуясь объективами: 5 и 5 Леитца, D (40^x Цейсса, 6Ь Рейхерта, 40^x советского производства и окуляром 11 (5^x). При отсутстрии указанных объективов, а также во избежание раздавливания дорогих шлифованных покровных стекол для камер (равным образом при пользовании еще более толстыми покровными стеклами) можно рекомендовать слабые объективы (с большим рабочим расстояние; наир., очень удобны 20^х советские объективы и 10 окуляры; при меньших увеличениях объективов (16^х, 10^х) следует брать более сильные окуляры (увеличение должно быть не менее 200).

В заключение позволю себе выразить уверенность, что описание камеры Бюркера с сеткой Горяева (камеры ИТМО) и пользования ею войдет в новые издания всех советских руководств по методике клинического лабораторного исследования, а самая камера получит общее признание и широкое распространение в лабораториях Союза.

¹) Кроме оригинальной сетки Горяева известна еще сетка Горяева-Паппенгейма представляющая редуцированную сетку Горяева.

²) В. Е. Предтеченский. Руководство к клинической микроскопии. 4-е издание. 1913, стр. 76.

³ ) Сетка Предтеченского в комбинации с камерой Тома известна под названием камеры Габричевского в комбинации с камерой Бюркера как камера Ключарева.
