New apparatus for determining the basic metabolism (AOV type)
- Authors: Abdrakhmanov M.I.1, Logvinov I.A.1
-
Affiliations:
- Design and technological bureau for the design of medical and physiological devices
- Issue: Vol 38, No 2-3 (1957)
- Pages: 149-152
- Section: Articles
- URL: https://kazanmedjournal.ru/kazanmedj/article/view/101721
- DOI: https://doi.org/10.17816/kazmj101721
- ID: 101721
Cite item
Full Text
Abstract
By order of the Ministry of Health of the USSR, the team of the Kazan Design Bureau designed and tested a new, closed-type apparatus for determination of basal metabolism. A distinctive feature of the new apparatus from similar apparatuses of other types (Douglas-Holden, Mole, etc.) is that it makes it possible to conduct basic metabolism tests in humans in three ways: with pure oxygen alone (bellows volume - 6 liters); with a gas mixture of 30 liters of atmospheric air and 6 liters of pure oxygen, with a chemical carbon dioxide absorber turned off, or with the same gas mixture with a carbon dioxide absorber turned on.
Keywords
Full Text
При решении сложных проблем, связанных с изучением состояния организма, работники клиник, научно-исследовательских институтов и больниц нуждаются в простых и общедоступных аппаратах для точного исследования и определения основного обмена у человека.
По заданию Министерства здравоохранения СССР, коллективом Казанского конструкторского бюро спроектирован и испытан новый, закрытого типа, аппарат для определения основного обмена. Отличительной от аналогичных аппаратов других типов (Дугласа-Холдена, Крота и др.) особенностью нового прибора является возможность проведения исследования основного обмена у человека по трем вариантам: на одном чистом кислороде (объем сильфона — 6 литров); на газовой смеси из 30 литров атмосферного воздуха и 6 литров чистого кислорода, с выключением химического поглотителя углекислого газа, или на той же газовой смеси с включением в систему поглотителя углекислого газа.
а) При работе по первому варианту кислород циркулирует по замкнутому газопроводу, состоящему из резинового сильфона, вентилятора, электромагнитного коллектора дыхания, маски и поглотителя углекислого газа.
б) При работе по второму варианту газовая смесь циркулирует по той же замкнутой системе, но с дополнительным воздушным баком, минуя поглотитель углекислого газа. По окончании наблюдения газовая смесь прогоняется через поглотитель.
в) При работе по третьему варианту система та же, что и при втором варианте, но только включается и поглотитель углекислого газа.
Кроме указанных вариантов, аппарат приспособлен для работы с включением в систему поглотителя паров эфира, что даст возможность применения аппарата при операциях, когда больной находится под общим наркозом.
Экскурсирующий объем воздуха в фазу вдоха и выдоха при поступлении в резиновый сильфон через коллектор и трубопровод вызывает синхронные движения сильфона и через соответствующую систему блоков передается в регистрирующую систему, которая состоит из чернильного писчика и бумаги, приводимой в движение специальным механизмом (рис. 1 и 2).

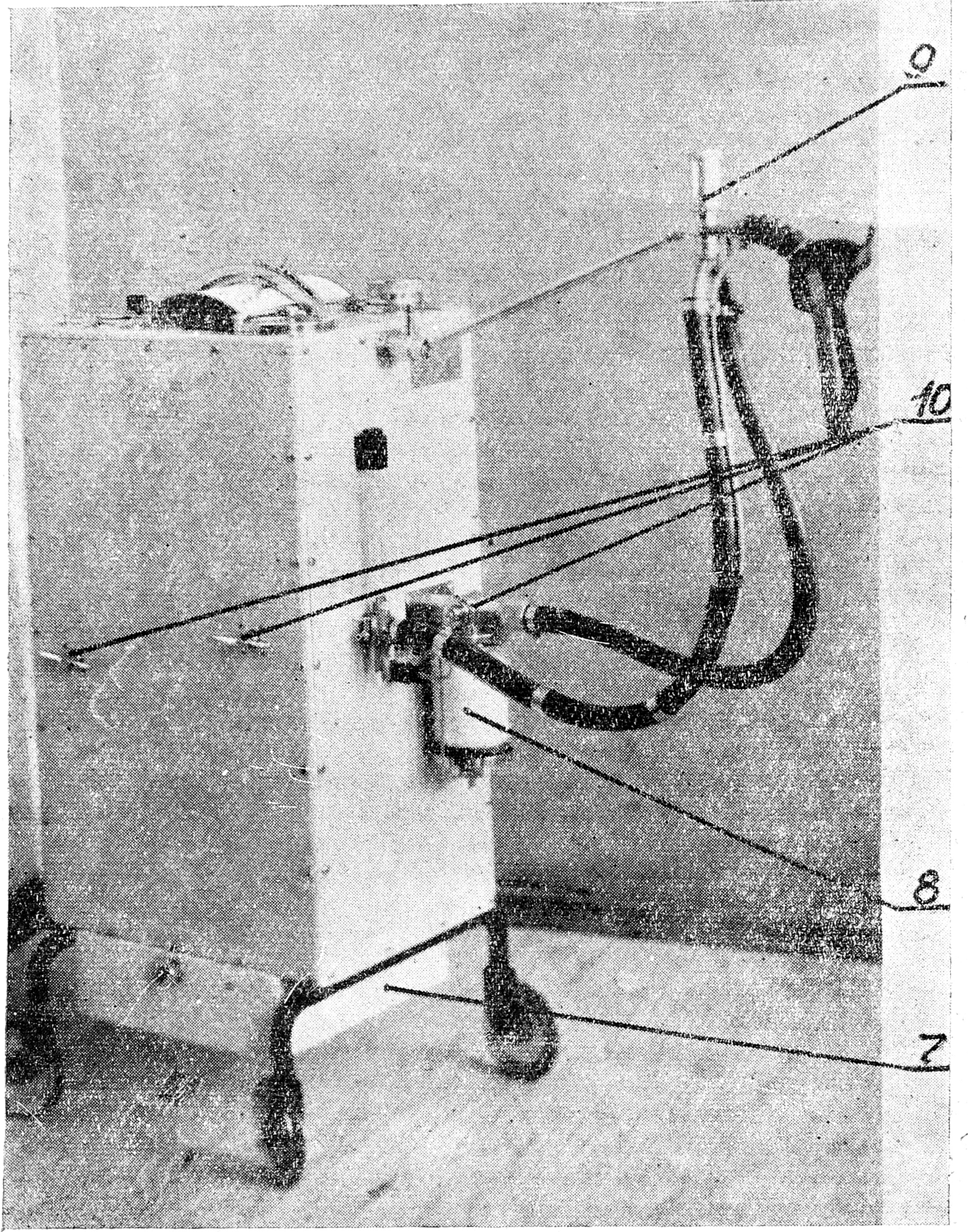

Рис. 1.

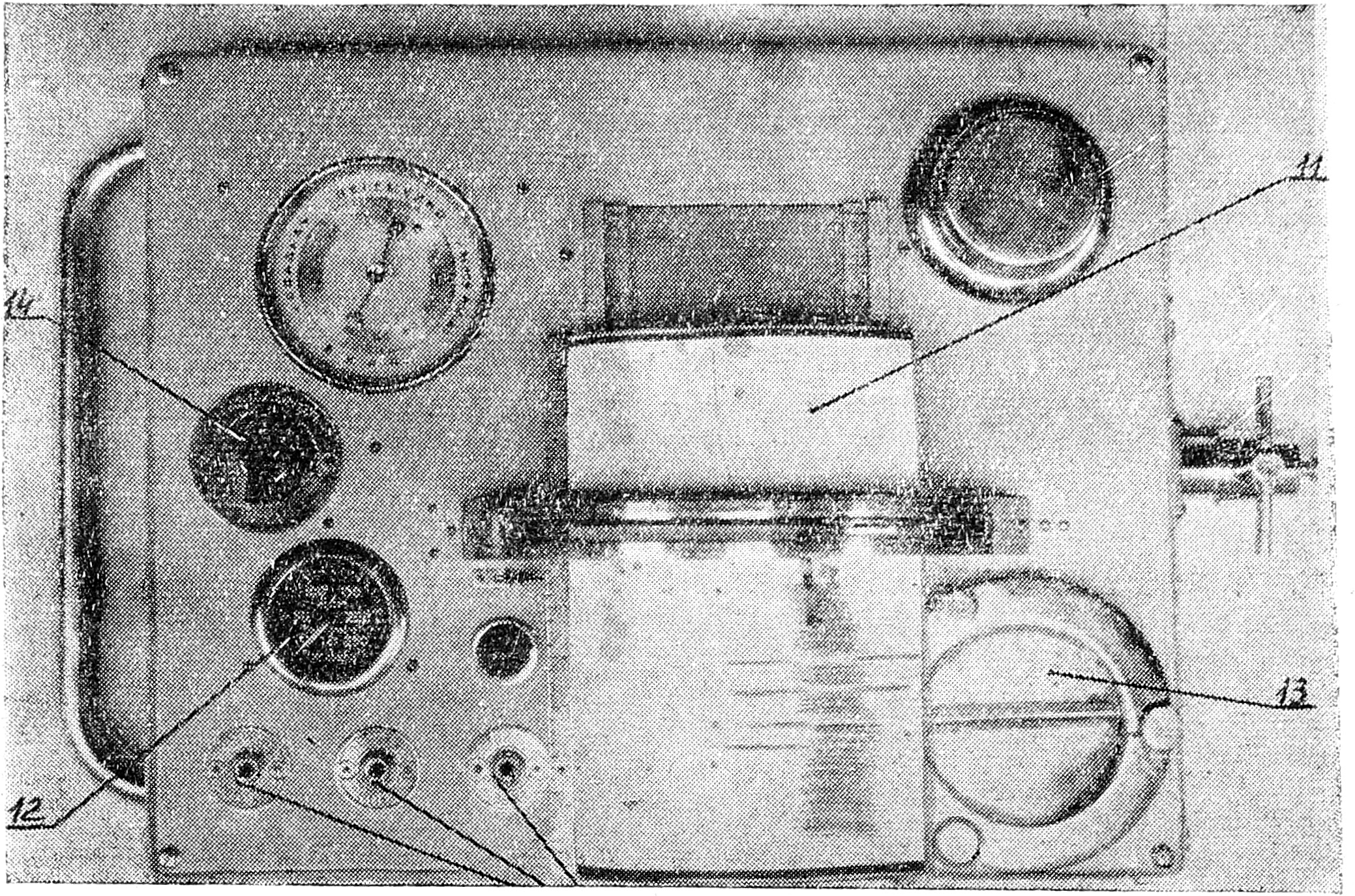

Рис. 2.
На бумаге получаются две кривые: кривая поглощения кислорода (О2) и кривая количества выдыхаемого пациентом углекислого газа (СО2). Обе кривые характеризуют процесс основного обмена. С помощью прилагаемого к аппарату трафарета, по соответствующим таблицам вычисляется основной обмен (конечно, при соблюдении всех правил подготовки исследуемого).
Кроме того, по полученным кривым можно судить о форме дыхания, минутном и среднем объемах дыхания, форме дыхания на кислороде. Можно дополнительно исследовать максимальное минутное дыхание, жизненную емкость легких, резерв дыхания, дыхательную паузу, кислородный дефицит и ряд других показателей.
Проведенные предварительные испытания аппарата АООВ-01 в Институте терапии АМН СССР при консультации профессора М. Г. Крипман, в Институте хирургии АМН СССР при консультации профессоров Л. П. Шик и Г. В. Дервиз, в Казанском медицинском институте при консультации профессора А. Г. Терегулова — показали, что разработанные и изготовленные впервые в СССР образцы аппарата для исследования газового обмена данной системы обладают рядом преимуществ, по сравнению с аппаратами иностранных фирм: «Элема», «АСПЕС» и другими.
Аппарат утвержден к серийному выпуску.
В 1957 году будет выпущено 50 комплектов таких аппаратов.
Работа врачей на аппаратах типа АООВ в клиниках, больницах, научно-исследовательских институтах Советского Союза, критические замечания и пожелания дадут возможность конструкторскому коллективу Казанского СКТБ — МФП дальше совершенствовать, модернизировать и создать новые, более совершенные аппараты для определения основного обмена веществ в человеческом организме.
КОНСТРУКЦИЯ АППАРАТА
Каркас аппарата представляет сварную рамную конструкцию размерами 800 X 500 X 360 мм, собранную из уголков 30 X 30.
После установки со всех трех сторон съемных боковых листов, закрывающихся защелкой переднего листа, установленного на петлях, а также установки верхней крышки и специальных кронштейнов для крепления колес, аппарат представляет собой легко подвижную и удобную лабораторную установку (см. рис. 2). Внутри корпуса аппарата монтируются основные узлы:
1) резиновый сильфон; 2) кислородный баллон; 3) вентилятор; 4) сектор с противовесом и балансировочным механизмом; 5) трансформатор; 6) воздушный бак; 7) ящик для инструмента; 8) поглотитель паров эфира; 9) электромагнитный клапан с маской; 10) краны для переключения воздушного бака, поглотителя СО2 и поглотителя эфира; 11) пишущий механизм с кареткой; 12) манометр, указывающий давление в баллоне; 13) поглотитель СО2; 14) регулятор скорости циркуляции потока кислорода и воздушной смеси с производительностью от 25 до 120 литров в минуту; 15) тумблеры для включения аппарата, пишущего механизма и дыхательного коллектора.
Масштабная запись аппарата при 1 литре объема газа составляет 24 мм, а запись в 1 минуту движения каретки с бумагой равна 21 мм.
Для удобства вычисления поглощенного пациентом кислорода или выделенного им в единицу времени углекислого газа к аппарату прилагается специальный прозрачный трафарет с нанесенной на нем сеткой в координатах времени и объема.
К аппарату прилагаются: а) подробное техническое описание; б) инструкция по эксплуатации аппарата; в) расчетные таблицы; г) общая схема аппарата АООВ.
ТЕХНИЧЕСКИЕ ДАННЫЕ АППАРАТА:
а) максимальный диапазон непрерывной работы аппарата с автоматическим отключением — 10 минут;
б) объем кислородного баллона — 2 литра при эксплуатационном давлении в; баллоне 150 атм.;
в) емкость медицинского кислорода, помещенного в баллоне, при нормальных атмосферных условиях — не менее 300 литров;
г) емкость газовой магистрали аппарата — 40 литров, в том числе: 1) бака— 30 литров, 2) резинового сильфона — 6 литров;
д) аппарат работает от сети переменного тока с напряжением 127/220 вольт;
е) емкость поглотителя СО2 — 1,3 литра—не менее, чем на 50 исследований;
ж) точность показаний расхода кислорода — 1%;
з) сопротивление дыханию при резком дыхании — 6 мм вод. ст.
и) производительность вентилятора — 25—120 л/мин.
