Installation for auscultation of the heart with simultaneous visual observation of the phases of the cardiac cycle
- Authors: Sigal E.S.
- Issue: Vol 43, No 5 (1962)
- Pages: 87-88
- Section: Articles
- Submitted: 15.11.2021
- Accepted: 15.11.2021
- Published: 16.11.2021
- URL: https://kazanmedjournal.ru/kazanmedj/article/view/88065
- DOI: https://doi.org/10.17816/kazmj88065
- ID: 88065
Cite item
Full Text
Abstract
The attribution of sound phenomena that arise in the heart to a particular period of the cardiac cycle is sometimes difficult, especially with tachycardia. Novice doctors and, especially, students, even with a normal rhythm, slowly get used to the correct assignment of sounds arising in the heart to systole or diastole
Keywords
Full Text
Отнесение звуковых явлений, возникающих в сердце, к тому или иному периоду сердечного цикла иногда затруднительно, особенно при тахикардии. Начинающие врачи и, особенно, студенты даже при обычном ритме медленно привыкают к правильному отнесению звуков, возникающих в сердце, к систоле или диастоле.
Кардиофон не дает возможности слушателям точно относить звуки, возникающие в сердце, к той или иной фазе сердечного цикла.
Мы предлагаем простую установку, с помощью которой можно не только выслушивать сердце, но одновременно наблюдать за фазами сердечного цикла на экране осциллоскопа и, следовательно, видеть, в какую фазу — систолическую или диастолическую — слышен тот или иной тон или шум.
Установка состоит из двух отдельных приспособлений: 1) для аускультации; 2) для визуального наблюдения ЭКГ или сфигмограммы.
Для аускультации использована известная схема кардисфона: микрофон — усилитель — динамик. Мы пользуемся микрофоном, усилителем от фонокардиографической приставки и магнитофоном, благодаря чему нужные аускультативные данные могут быть записаны на ленту. Для одновременного визуального наблюдения мы пользуемся векторэлектрокардиоскопом Акулинича или осциллоскопом, на экране которого ЭКГ подается через электрокардиограф. Удобнее и проще пользоваться векторэлектрокардиоскопом. На рисунке видна методика аускультации с одновременным визуальным наблюдением с помощью описанного приспособления.

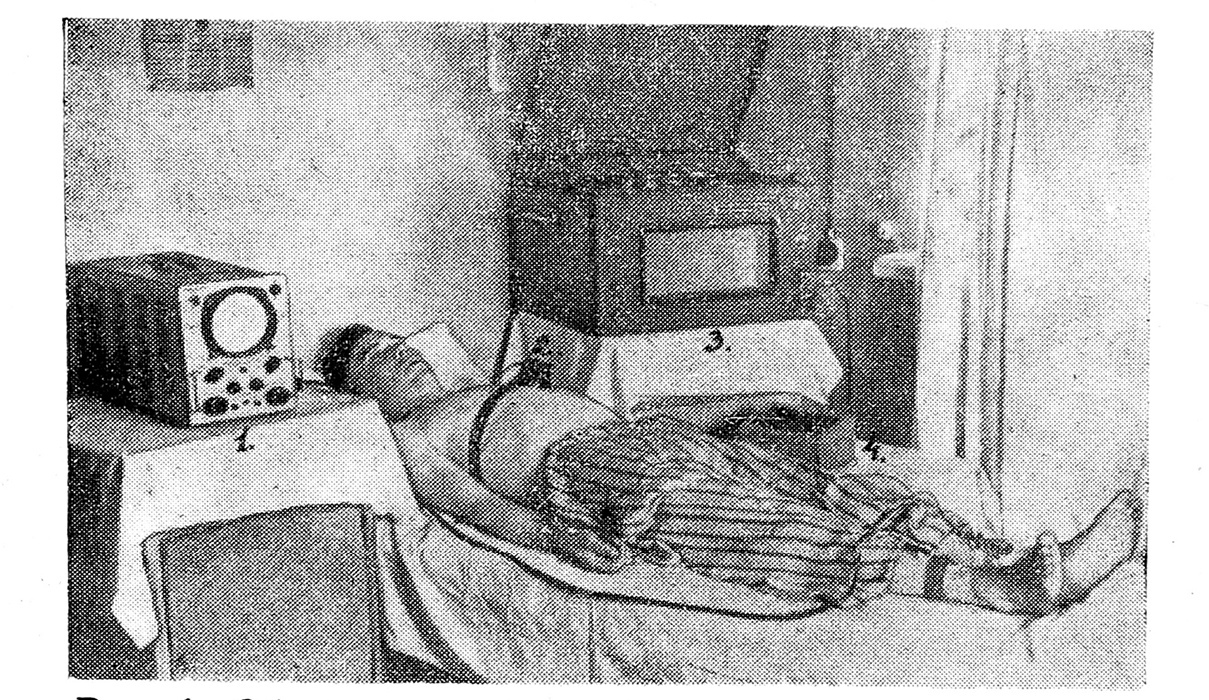

Рис. 1. Обозначения: 1 — векторэлектрокардиоскоп; 2 — микрофон; 3 — магнитофон; 4 — фонокардиографическая приставка.
Используя описанные приспособления и сочетая аускультацию с одновременной подачей ЭКГ или сфигмограммы на экран векторэлектрокардиоскопа или осциллоскопа, большое количество слушателей может слышать и одновременно видеть, в какую фазу слышен тот или иной тон и шум.
Звуки, слышимые в период, когда на экране осциллоскопа вырисовывается комплекс QRS или начало колена сфигмограммы, являются систолическими.
Звуки же, возникающие в период, когда на экране осциллоскопа появляются линии покоя и зубец Р ЭКГ или горизонтальная линия сфигмограммы, относятся к диастолическим.
