DENTAL GLOWING PLASTIC SPATEL

Abstract

To examine the patient's mouth and throat in any position and in the absence of the necessary environment and lighting, we have constructed a new device in the form of a spatula made of acrylic plastic and a handle, inside which an electric light bulb (4-8 volts) is mounted. A beam of light from a light bulb passes in a straight line through the plastic of the spatula to its end; at the end of the spatula, a beam appears sufficient to illuminate the cavity being examined.

Full Text

Для исследования полости рта и зева больного в любом положении и при отсутствии необходимой обстановки и освещения нами сконструирован новый прибор в виде шпателя из акриловой пластмассы и ручки, внутри которой вмонтирована электролампочка (4—8 вольт). Луч света от лампочки проходит по прямой через пластмассу шпателя до его конца, на конце шпателя возникает пучок, достаточный для освещения осматриваемой полости.

Внутренняя поверхность основания шпателя, обращенная к лампочке, имеет сферическую форму и хорошо отполирована для лучшего отражения светового луча. Шпатель съемный, имеет форму усеченного конуса с несколько сплющенным окончанием. Длина шпателя—10,5 см. поперечное сечение у его основания 16—17 мм, а ширина сплющенного конца у вершины — 7 мм. Шпатель легко снимается и подвер­гается стерилизации при помощи кипячения или дезинфицирующего раствора. Длина ручки шпателя—11 см, толщина — 16—17 мм. В конце ручки, обращенном к шпателю, расположено металлическое кольцо (манжетка) из нержавеющей стали, длиною 28 мм и диаметром 18 мм. Кольцо неподвижно соединено с ручкой и служит приемником для шпателя. На ручке имеется кнопка — включатель тока. Шнур заканчивается вилкой, которая соединяется со специальным маленьким понижающим трансформатором с напряжением тока от 3 до 8 вольт. Трансформатор может быть включен в электросеть на 127 и 220 вольт переменного тока. На металлическом кольце (манжетке) имеется пластинчатая пружина, которая служит местом закрепления ручки гортанного зеркала. Ручка зеркала легко вводится и выводится и закрепляется таким образом, что зеркало устанавливается впереди конечной части шпателя, а луч света падает на зеркало, в котором и отражается поверхность освещаемых тканей полости рта (рис. 1).

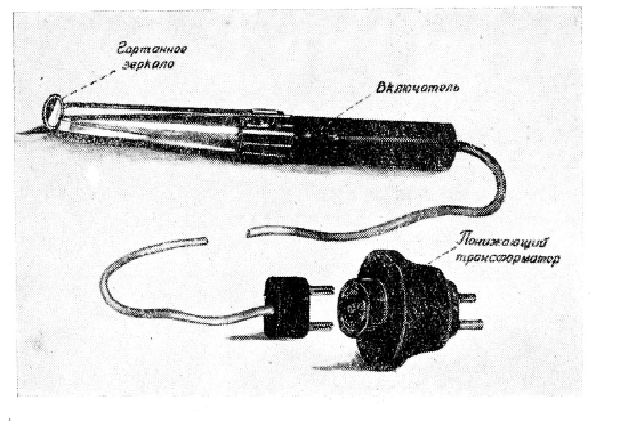

Рис.1

При отсутствии электричества источником питания лампочки может служить батарея от карманного фонаря, для приспособления которой требуется соответственное небольшое конструктивное изменение ручки шпателя.

Указанный прибор испытан на кафедре ортопедической стоматологии Казанского медицинского института и дал вполне удовлетворительные результаты.
