Device for skin perforation and preparation of thin dermal strips

Abstract

To obtain a perforated skin flap and dermal strips, we proposed a device that has rollers and a cutting plate with cutters.

Full Text

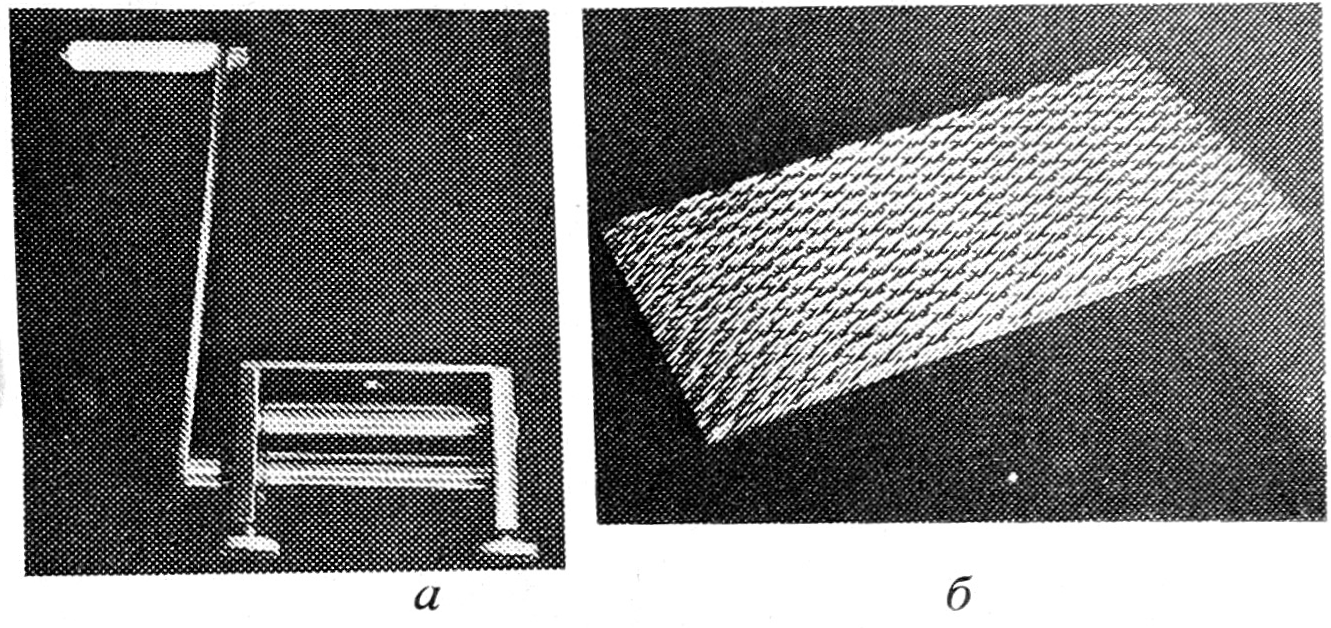

Для получения перфорированного кожного лоскута и заготовки дермальных полосок нами предложено устройство (см. рис.), которое имеет валики (а) и режущую пластину с резцами (б).

Рис. 1.

Устройство работает следующим образом. Лоскут кожи помещают на пленку-подложку и укладывают их поверх резцов перфорирующей пластины. Затем кожу накрывают пластиной из эластичной пластмассы и край приготовленной таким образом сборки заводят в зазор между валиками. Вращением ведущего валика пластина втягивается в зазор, под действием давления валиков кожный лоскут осаживается на резцы и перфорируется.

Между длиной режущей кромки, шириной канавок, углом их наклона и расстоянием между кромками существует зависимость, которая обеспечивает расположение режущих кромок в шахматном порядке.
