Self-disinfecting door handle
- Authors: Vafin I.Z.1, Mingazov I.F.1
-
Affiliations:
- Design Department of the Tatar State Research Institute of the Oil Industry
- Issue: Vol 62, No 2 (1981)
- Pages: 74-75
- Section: Articles
- URL: https://kazanmedjournal.ru/kazanmedj/article/view/80962
- DOI: https://doi.org/10.17816/kazmj80962
- ID: 80962
Cite item
Full Text
Abstract
The design and principle of operation of a self-disinfecting handle for a door are described and recommendations are given for using it in order to reduce infectious diseases.
Keywords
Full Text
2 иллюстрации.
Нами разработана конструкция самодезинфицирующейся ручки двери (рис. 1), в которой обработка поверхности державки происходит в специальных камерах, наполненных дезинфицирующим раствором.

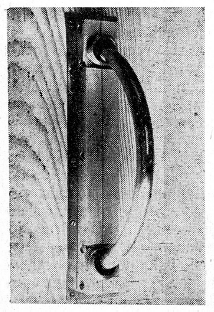

Рис.1. Самодезинфицирующаяся ручка для двери (в собранном виде).
Самодезинфицирующаяся ручка для двери содержит державку 1 (рис. 2), выполненную в виде обруча, с круглым профилем сечения, установленную в подпружиненных пружиной 2 торообразных емкостях 3, закрытых и уплотняемых крышками 4 на резьбовых соединениях.

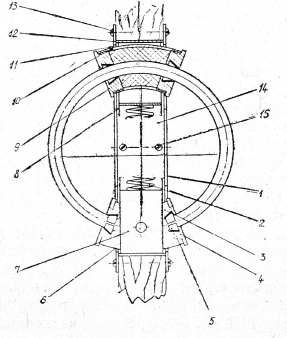

Рис. 2. Конструкция самодезинфицирующейся ручки для двери.
В конусообразной полости крышек 4 установлены цанги 5, зажимающие поверхность державки 1 и обеспечивающие возможность вращения державки только в одном направлении.
Емкости 3 с помощью полуосей 6 вставлены в проушину скоб 7, которые под действием усилий на державку 1 и пружины 2могут возвратно-поступательно перемещаться вдоль корпуса 8. Внутри емкостей 3 находится материал 9, например войлок или губка, для протирания и смачивания поверхности державки дезинфицирующим раствором, заливаемым через отверстия 10, которые закрываются пробками 11.
Корпус 8 ручки закрывается крышкой 14 при помощи винтов 15. Собранная ручка вставляется в заранее сделанное в полотне двери окно, соответствующее размеру корпуса, и стопорится двумя рамками 12. Рамки 12 крепятся к полотну шурупами 13.
При пользовании ручкой обработка поверхности ее державки происходит следующим образом.
При открывании двери посетитель берется за правую часть державки 1 и тянет ее к себе. При этом державка 1 переместится вправо относительно корпуса 8 ручки, сжимая посредством скоб 7 пружину 2, и дверь начинает открываться. Державка 1 перемещается относительно корпуса 8 вправо только за счет выхода ее нижней части из емкости 3, в которой часть поверхности державки 1 подверглась обработке заполняющим емкость и пропитывающим материал 9 дезинфицирующим раствором. Поверхность державки не только смачивается, но и протирается материалом, что повышает эффективность ее обработки. Верхняя часть державки не выходит из емкости 3, так как она стопорится цангами 5.
Самодезинфицирующимися ручками желательно оборудовать двери поликлиник, больниц, производственных, научно-исследовательских и других учреждений.
Кроме того, ими целесообразно оборудовать и двери общественных учреждений в городах и населенных пунктах, где имеется тенденция возникновения очагов опасных инфекционных заболеваний. В этом случае дезинфекционные камеры ручек могут быть заправлены соответствующими растворами.
При пользовании самодезинфицирующейся ручкой для двери необходимо следить за заполнением емкостей дезинфицирующим раствором (если он отсутствует, поверхность державки при вращении будет сухой). Заправку производят резиновой грушей. Количество заливаемого дезинфицирующего раствора зависит от объема дезинфекционных емкостей — их следует заполнять так, чтобы раствор не вытекал через зазор между державкой и крышками 4.
Строго запрещается применять в ручке легковоспламеняющиеся дезинфицирующие растворы, так как при работе ручки происходит трение державки о цанги. Нельзя применять дезинфицирующий раствор, способный вступать в химическую реакцию с контактируемыми с ним деталями ручки. Кроме того, очень важно, чтобы его состав в каждом конкретном случае определял врач или работник санэпидстанции.
