Corrected orthogonal ECG leads in the study of children with mitral valve insufficiency
- Authors: Ozol E.A.1, Burba N.E.1
-
Affiliations:
- Kazan State Pedagogical University named after V. I. Lenin
- Issue: Vol 61, No 1 (1980)
- Pages: 27-30
- Section: Articles
- URL: https://kazanmedjournal.ru/kazanmedj/article/view/63599
- DOI: https://doi.org/10.17816/kazmj63599
- ID: 63599
Cite item
Full Text
Abstract
In 106 children with mitral valve insufficiency of rheumatic origin, ECGs were studied in corrected Frank orthogonal leads and in 12 conventional leads. Comparative analysis of the results indicates a high sensitivity of the Frankish system of corrected orthogonal leads in children with mitral valve insufficiency.
Keywords
Full Text
У 106 детей с недостаточностью митрального клапана ревматического происхождения исследованы ЭКГ в корригированных ортогональных отведениях по Франку и в 12 обычных. Сопоставительный анализ результатов свидетельствует о высокой чувствительности франковской системы корригированных ортогональных отведений у детей с недостаточностью митрального клапана.
Ключевые слова: ревматизм, недостаточность митрального клапана, ЭКГ, ортогональные корригированные отведения.
2 иллюстрации. Библиография: 9 названий.
Корригированные ортогональные отведения ЭКГ, обеспечивающие возможность углубленного изучения сердца как источника электродвижущей силы и туловища как сложного объемного проводника, все более привлекают внимание исследователей. Однако диагностическая ценность применения новых отведений у детей изучена мало. В частности, в литературе мы не нашли ни одной работы, посвященной выяснению информативности корригированных ортогональных отведений в обследовании детей с недостаточностью митрального клапана. Поэтому мы поставили перед собой задачу провести сравнительную оценку ортогональных и обычных отведений в исследовании таких больных.
Обследовано 106 детей с недостаточностью митрального клапана ревматического происхождения (девочек—50, мальчиков — 56; возраст: от 3 до 7 лет — 25 детей, от 8 до 15 лет — 81 ребенок). Первичный ревматизм диагностирован у 33 больных, возвратный — у 73. Активная фаза заболевания установлена у 39 больных (1-я степень активности — у 19, 2-я — у 12 и 3-я—у 8), у остальных 67 признаков активности процесса не было. У 8 из 39 детей с активной фазой заболевания выявлена недостаточность кровообращения I степени и у 1—III степени. У 10 больных было острое течение заболевания, у 42 — подострое, у 6 — затяжное, у 3 — непрерывно рецидивирующее и у 8 — латентное. Продолжительность заболевания составляла: у 5 детей—до года, у 9 — до 2 лет и у. 25 — более 2—3 лет. У 24 больных заболевание сочеталось с очагами хронической инфекции в носоглотке. Из 67 детей, больных ревматизмом в неактивной фазе, у 6 выявлена недостаточность кровообращения 1-й степени. У 1 ребенка продолжительность заболевания была менее года, у 20 детей — до 2 лет и у 46 — более 2—3 лет. Очаги хронической инфекции обнаружены у 33. Диагноз основывался на совокупности клинических и лабораторных исследований. Для контроля использованы нормативы показателей ЭКГ по франковской системе отведений, разработанные Л. А: Чучелиной (1973) на основании обследования 300 здоровых детей. ЭКГ регистрировали в корригированных ортогональных отведениях по Франку с обратной полярностью в отведение Z [3a, 8] и в обычных 12 отведениях. При анализе ЭКГ исследовали амплитуду и продолжительность зубцов в ортогональных и обычных отведениях. Кроме того, определяли целый ряд дополнительных показателей, предложенных для анализа ЭКГ в ортогональных и обычных отведениях [3а, б, 6].
Из 106 больных у 25 (23,6%) констатировано увеличение продолжительности зубца Р в отведениях X и у 13 (12,3%)—в отведении Z. Двугорбый зубец Р зарегистрирован в отведении X у 6 больных (5,7%). У 11 больных (10,4%) выявлено снижение амплитуды R у 4 (3,8%)—увеличение S и у 19 (17,9%)—снижение S и отведении Z. У 14 больных (13,2%) наблюдался комплекс rsr в отведении Z. У 14 больных (13,2%) снижено отношение Rx / Sx и у 7 (6,6%)—отношение — Ry / Sy ; у 12 больных (13,2) снижено отношение у 7 (6,6%) отношение Rz(+Rz) / Sz увеличено и у 10 (9,4%) снижено. Время внутренне подобного отклонения в отведении Z увеличено у 16 больных (1.5,1%) и в отведении X — у 5 (4,7%). У 19 пациентов (17,9%) снижена сумма Rx+Sz. Индекс
(Rx+Sy) / (Sx+Ry) оказался ниже нормы у 17 больных (16,0%), индекс (Rx+Sz) / Sx+Rz(+Rz) был снижен у 10 (9,4%) и увеличен у 4 (3,8%), а индекс (Rx+Sy+Sz) / Sx+Ry+Rz(+Rz) соответственно y 17 (46,0%) и y 3 (12,8%). Зубец T в отведениях X снижен y 2 больных (1,9%). Зубец T в отведениях X снижен y 2 больных (1,9%).

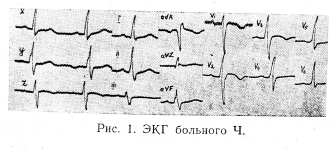

Сравнение чувствительности трех корригированных обычными показало следующее: изменение зубца Р в ортогональных отведений с 12 ортогональных отведениях выявлено у 37 больных (3'4,9%),. в обычных — у 33 (34,4%), изменение комплекса QRS — в ортогональных отведениях у 66 больных (62,3%), а в обычных лишь у 50 (47,2%). Амплитуда зубца Т была снижена у 2 детей (1,9%) в ортогональных и обычных отведениях. Таким образом, в исследовании детей с недостаточностью митрального клапана три зиллит, токсико-аллергическая форма. В ортогональных отведениях наблюдаются следующие изменения: увеличена продолжительность зубца Р в отведении X, а также сумма амплитуд зубцов Rx + Sy (23,6 мм), Rx + Sy + Sx (33,5 мм) и Sx + R2 ( +RZ' (27,5 мм). В обычных отведениях отклонений нет.

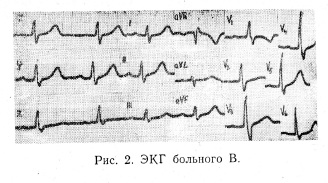

-На рис. 2 приведена ЭКГ больного В., 10 лет. Клинический диагноз: ревматизм возвратный, 2-я степень активности; эндомиокардит; недостаточность митрального клапана, НК I ; полиартрит, течение острое; хронический тонзиллит. В ортогональных отведениях снижена амплитуда S (2 мм), увеличено отношение Rz (+Rz') / Sz (5,0 мм), снижены индексы Rx+Sz /Sx+Rz(+Rz) (0,7 mm)
и Rx + Sy + Sz / Sx+Ry+Rz(+Rz) (0.44 мм). В 12 обычных отведениях увеличено отношение R/S bV1 (2,42) и снижен индекс RV5-6+SV1—2 / RV1-2+SV5-6 (1,91).
Как видно из результатов исследований, изменения зубца Р в ортогональных отведениях проявляются в виде увеличения его продолжительности в отведениях X и Z и двугорбости в отведении X. Подобные изменения соответствуют гипертрофии левого предсердия (4). Изменения QRS в виде снижения отношения Ry / Sy и Rz(+Rz) / Sz увеличение времени внутреннеподобного отклонения в отведении X, увеличение индексов — Rx+Sz / Sx+Rz(+Rz) и Rx+Sy+Sz / Sx+Ry+Rz(+Rz) были описаны как критерии гипертрофии левого желудочка [3]. Такие изменения закономерны при недостаточности митрального клапана. Снижение амплитуды Rx и Sz и увеличение Sx, наличие комплекса rsr в отведении Z, уменьшение отношения Rx / Sx, увеличение Rz(+Rz) / Sz и времени внутреннеподобного отклонения в отведении Z, а также снижение суммы
Rx+Sz уменьшение индексов Rx+Sy / Sx + Ry , Rx+Sz / Sx+Rz(+Rz), Rx+Sy+Sz / Sx + Ry + Rz описаны в литературе как критерии гипертрофии правого желудочка [36]. У ряда больных недостаточностью митрального клапана и в самом деле может быть гипертрофия правого желудочка вследствие застоя в малом кругу кровообращения и повышения давления в легочной артерии. С другой стороны, нельзя забывать о возможности сочетания недостаточности митрального клапана с нераспознанным митральным стенозом [1]. Однако указанные выше изменения различных показателей ЭКГ нельзя считать специфичными для гипертрофии правого желудочка. ЭКГ в корригированных ортогональных отведениях более чем в какой-либо другой системе отведений отражает интегральную электрическую активность всего миокарда как целого в. виде проекции мгновенных векторов деполяризации и реполяризации на оси отведения. При ревматической недостаточности митрального клапана в миокарде желудочков, помимо- гипертрофии, могут иметься самые различные по локализации и размерам воспалительные и последующие фиброзные изменения [2, 5, 9]. Поэтому сдвиги общего баланса электрических сил деполяризации в различных направлениях с соответствующими изменениями различных зубцов и более сложных показателей комплекса QRS в разнообразных направлениях у детей с ревматической недостаточностью митрального клапана вполне объяснимы.
Сопоставление ортогональных и обычных отведений показало более высокую чувствительность трех ортогональных отведений в выявлении изменений комплекса QRS по сравнению с 12 обычными отведениями. Это можно объяснить тем, что корригированные ортогональные отведения обладают гораздо большей стабильностью осей отведений по сравнению с осями обычных отведений. Обладая электрической ортогональностью и равной чувствительностью, корригированные ортогональные отведения; с гораздо большей чистотой и точностью регистрируют горизонтальные (X), вертикальные (V) и сагиттальные (Z) компоненты пространственной электродвижущей, силы сердца.
Использованные методы регистрации и анализа ЭКГ достаточно просты. Поэтому результаты исследования легко могут, быть внедрены и в повседневную клиническую практику. Кроме того, данные трех отведений гораздо легче обрабатывать при помощи современной электронно-вычислительной техники, чем данные 12 обычных отведений.
выводы
- Три корригированных ортогональных отведения показали более высокую чувствительность, чем 12 обычных, в выявлении изменений зубца Р и комплекса QRS у детей, больных ревматической недостаточностью митрального клапана.
- Изменения зубца Т и сегмента RS — Т наблюдались с одинаковой частотой в ортогональных и в обычных отведениях.
- Корригированные ортогональные отведения имеют безусловные преимущества перед обычными отведениями в исследовании детей с недостаточностью митрального клапана.
