New dark registration campimeter for quantitative campimetry
- Authors: Kovalenko B.F.1
-
Affiliations:
- Moscow Research Institute of Eye Diseases. Helmholtz and the medical unit of the Kapitalnaya mine in Makeevka
- Issue: Vol 53, No 3 (1972)
- Pages: 86-86
- Section: Articles
- URL: https://kazanmedjournal.ru/kazanmedj/article/view/61757
- DOI: https://doi.org/10.17816/kazmj61757
- ID: 61757
Cite item
Full Text
Abstract
Campimetry in clinical practice is one of the subtle additional research methods. However, the complexity of recording the obtained data and the absence of metered test tests to a certain extent reduce its value. The value of the campimeter has increased in connection with the introduction of quantitative indicators into its methodology (I. L. Vyazovsky, 1967).
Keywords
Full Text
Кампиметрия в клинической практике является одним из тонких дополнительных методов исследования. Однако сложность регистрации получаемых данных и отсутствие дозированных испытательных тестов в известной мере снижают ее ценность. Значение кампиметрни повысилось в связи с внесением в ее методику количественных показателей (И. Л. Вязовский, 1967).

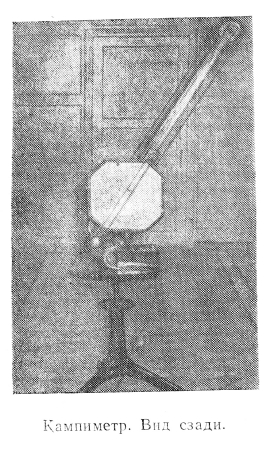

Нами предложен регистрационный проекционный кампиметр, в конструкцию которого перенесены точные методы исследования и регистрации, используемые при периметрии (авт. свидетельство № 131 115 от 1960 г.). Аппарат предназначен для темновой кампиметрни и дает возможность проводить исследования при дозированной яркости, величине и цвете световых объектов. Он представляет собой вращающуюся планку, укрепленную на вертикальной подставке. Движение планки может быть фиксировано через каждые 10° пружинным фиксатором. К этой же подставке на общей горизонтальной оси с подвижной кампиметрической планкой прикреплена кассета для регистрационного бланка. Последний построен по принципу тангенциальной зависимости с таким расчетом, что последующая окружность отстоит от предыдущей на 1 дуговой градус. Величина схемы — с пятикратным уменьшением, т. е. 1 : 5, а не 1 :10, как принято. Увеличение изображения слепого пятна и ангиоскотом на схеме позволяет, наблюдая в динамике, следить за малейшими изменениями их формы и размеров. Регистрационная карточка освещается маленькой лампочкой, закрытой красным светофильтром.
Положение светового объекта, перемещающегося по плоскости кампиметрической планки полуавтоматически, регистрируется исследователем на бланке при помощи иглы, связанной с объектом системой тросов. Перемещение объекта осуществляется в радиальном направлении от периферии к центру или от центра к периферии. Яркость светового объекта плавно регулируется смещением поляроидных пленок. Количественное изменение яркости отмечается на корпусе светового объекта специальной шкалой, имеющей 7 делений —от пороговой до абсолютной.
Для фиксации взора имеется светящийся крест, цвет и яркость которого при необходимости могут изменяться.
Прибор включается в сеть только через стабилизатор. На выходе понижающего трансформатора (5 в) находится реостат с вольтметром, позволяющий поддерживать яркость испытательного объекта на необходимом уровне.
После исследования, обведя контуры наколов, получаем графическую конфигурацию слепого пятна и ангиоскотом, имея возможность сразу же определить их ширину и отстояние от точки фиксации в градусных величинах.
Произведенные нами измерения размеров слепого пятна у здоровых людей подтвердили данные других авторов об индивидуальных колебаниях величины слепого пятна в зависимости от условий исследований. По нашим данным горизонтальный размер слепого пятна колеблется в пределах 4,5—7,5°, вертикальный — 5,5—8,5°.
Ангиоскотомы легче обнаруживаются с объектом в 3 мм2 при минимальной яркости. Средний размер их поперечника равен 2 мм при незначительных индивидуальных колебаниях.
Предложенный кампиметр прост в обращении и позволяет с большой точностью определять изменения размеров слепого пятна и ангиоскотом.
