X-ray diagnostics of combined rheumatic heart defects
- Authors: Mazaev P.N.1, Kostuchonok V.M.2, Volnyansliy V.V.1, Shargorodskaya D.V.1
-
Affiliations:
- Institute of Surgeons named after A.V. Vishnevsky of the USSR Academy of Medical Sciences
- (Head - Prof. PN Mazaev) of the Institute of Surgeons named after A.V. Vishnevsky of the USSR Academy of Medical Sciences
- Issue: Vol 49, No 4 (1968)
- Pages: 14-18
- Section: Articles
- URL: https://kazanmedjournal.ru/kazanmedj/article/view/60630
- DOI: https://doi.org/10.17816/kazmj60630
- ID: 60630
Cite item
Full Text
Abstract
The combined lesion of the heart valves by the rheumatic process and the development of defects on this basis, including stenosis, occurs much more often than previously assumed.
Keywords
Full Text
Сочетанное поражение клапанов сердца ревматическим процессом и развитие на этой почве пороков, в том числе стенозов, встречается значительно чаще, чем предполагали раньше. Так, сочетание митрального и аортального пороков, по данным большинства авторов, наблюдается в среднем в 30% ревматического поражения клапанов сердца [12, 16], митрального с трикуспидальным — в 10—15% [6 и др.]. Наличие у одного больного стенозов трех отверстий сердца встречается также нередко (в 4,8—11%) [2, 15]. По материалам нашего института [5] сочетанные тройные стенозы составляют 7,5% от общего числа больных с ревматическими пороками сердца.
Рентгенодиагностика сочетанных пороков сердца трудна и до сих пор мало разработана. Это объясняется сложностью гемодинамических нарушений, возникающих при одновременном поражении нескольких клапанов сердца, и сходными рентгенологическими признаками некоторых из них. Значение своевременного распознавания сочетанных пороков сердца в последние годы значительно возросло в связи с разработкой их хирургического лечения [2, 3, 4, 8, 12].
В институте хирургии им. А. В. Вишневского АМН СССР наблюдались 84 больных сочетанными стенозами клапанов сердца (табл. 1).
Таблица 1
Пороки сердца | Число больных |
Митрально-аортальный Митрально-трикуспидальный Митрально-аортально-трикуспидальный | 24 30 30 |
При рентгенологическом исследовании применялась многоосевая рентгеноскопия органов грудной клетки с контрастированием пищевода, рентгенография в трех проекциях, кимография, а у ряда больных — томография, электрокимография и ангиокардиография. Диагноз проверен на операции у 73 больных, сложными инструментальными методами исследования — у 7 и на аутопсии — у 4.
У 4 из 24 больных с митрально-аортальным стенозом в рентгенологической картине преобладали признаки аортального стеноза, выраженная гипертрофия левого желудочка (закругленная и опущенная верхушка сердца) и расширение восходящей части аорты (постстенотическое расширение). Дуга аорты выступала в легочное поле значительно больше, чем дуга легочной артерии. На рентгенокимограмме сердца в переднезаднем положении была увеличена зона левого желудочка (9—10 полос). Изменения в малом круге кровообращения, обусловленные сопутствующим митральным стенозом, были слабо выражены. На операции резкий аортальный стеноз оказался у 2 из 4 больных с преобладающей рентгенологической картиной аортального порока. У 12 больных этой группы наряду с признаками митрального стеноза (увеличение левого предсердия и правого желудочка, застойные явления в малом круге кровообращения) находили признаки, характерные для аортального порока, однако они были выражены не резко. И, наконец, у 8 больных преобладали признаки митрального стеноза, и обычными рентгенологическими методами исследования выявить симптомы аортального порока у них не удалось. Электрокимография в таких случаях значительно облегчала диагностику аортального стеноза. На электрокимограмме аорты было удлинение систолического подъема, обусловленное затруднением поступления крови из левого желудочка в аорту вследствие сужения устья аорты. Дикротическая волна, соответствующая закрытию аортальных клапанов, отсутствовала (рис. 1, б). Достоверным симптомом аортального стеноза является обызвествление клапанов, которое мы определяли методом томографии. Однако при сочетанных пороках сердца обызвествление аортальных клапанов встречается значительно реже, чем при изолированном аортальном стенозе. [По мнению Andrew и соавт. (1962), это обусловлено наличием митрального стеноза, что приводит к более ранним проявлениям клинических признаков и в результате чего больные сочетанными пороками сердца направляются на операции до появления обызвествления клапанов аорты. Бейли (1956) объясняет это защитным влиянием сужения левого венозного отверстия на аортальный стеноз]. Мы обнаружили его у 3 больных. Еще реже встречается кальциноз обоих клапанов. По нашим данным, сочетанный кальциноз клапанов был только у двух из 24 больных митрально-аортальным стенозом.
У больных с митрально-трикуспидальным стенозом диагноз митрального порока не представлял затруднений, так как были выявлены характерные рентгенологические симптомы этого порока сердца. Рентгенодиагностика трикуспидального стеноза в ряде случаев оказалась затруднительной. Для трикуспидального стеноза характерно увеличение правого предсердия и расширение верхней полой вены, определяемые при рентгеноскопии и на рентгенограммах [6, 7, 19, 20, 21].
Увеличение правого предсердия в переднезадней проекции отмечено нами у 22 больных. Правая граница сердца была смещена в правое легочное поле, наружный контур имел овальную форму и образовывал острый кардиодиафрагмальный угол. Широкая сосудистая тень за счет расширения верхней полой вены обнаружена у 16 больных. В I косом положении увеличение правого предсердия выявлено у 14 больных. Сужение ретростернального пространства во II косом положении увеличенными правыми отделами сердца отмечено у 19 больных.
По данным зарубежных авторов [2, 18, 22], трикуспидальный стеноз снижает легочную гипертензию, вызываемую митральным стенозом, что выражается рентгенологически в обычном или обедненном легочном рисунке, нормальных размерах правого желудочка и легочной артерии. Такую рентгенологическую картину, по нашему мнению, можно встретить при изолированном трикуспидальном стенозе или в случаях, когда трикуспидальный стеноз преобладает в гемодинамическом отношении и если он возник раньше или одновременно с митральным стенозом. На самом деле, как показывают гистологические исследования [5, 7], у больных сочетанными пороками сердца с поражением трикуспидального клапана последний всегда изменен в меньшей степени, чем митральный и аортальный клапаны. Последовательность поражения клапанов сердца такова: митральный, аортальный и затем трикуспидальный. Таким образом трикуспидальный стеноз развивается на фоне уже сложившихся изменений сердца и легких, вызванных нарушением гемодинамики митральным стенозом, и дальнейшие гемодинамические нарушения зависят ют степени и преобладания того или иного порока, давности поражения.
По операционным данным степень сужения трикуспидального и митрального отверстий была одинаковой у 6 больных, а у 21 трикуспидальный стеноз был менее выражен.
Рентгенологические признаки легочной гипертензии выявлены у 7 больных. У остальных 19 больных были обнаружены признаки венозного застоя, а у 4 определялся нормальный легочный рисунок.
На электрокимограмме правого предсердия при трикуспидальном стенозе у больных с синусовым ритмом наблюдалось укорочение первого периода фазы пассивного опорожнения за счет преобладания притока крови из полых вен в правое предсердие над оттоком в правый желудочек. Это выражается в уплощении кривой в фазе пассивного опорожнения и образовании диастолического «плато». Кроме того, имеется увеличение и удлинение пресистолической волны ab, соответствующее систоле правого предсердия (рис. 2, а).

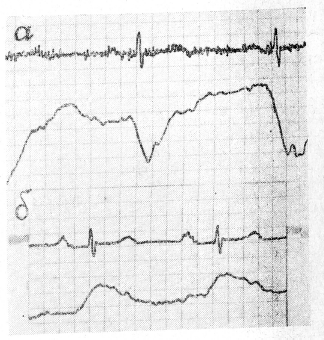

Рис.1
а — электрокимограмма левого предсердия. Уплощение кривой левого предсердия с образованием диастолического „плато“; удлинение пресистолической волны.
б — электрокимограмма аорты. Удлинение систолического подъема; на нисходящем колене отсутствует инцизура и дикротическая волна.

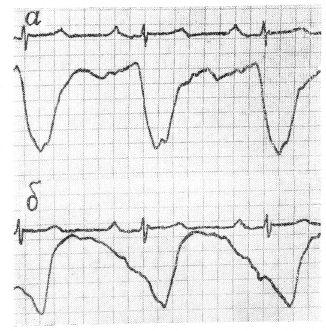

Рис.2
а — электрокимограмма правого предсердия. Уплощение кривой правого предсердия с образованием диастолического „плато“ и удлинение пресистолической волны.
б — электрокимограмма с правого купола диафрагмы. Пресистолическая пульсация печени.
На электрокимограмме печени у большинства больных с синусовым ритмом нами обнаружена высокая пресистолическая волна q (рис. 2, б), свидетельствующая о пресистолической пульсации печени. Однако мы не можем согласиться с мнением Ю. И. Акимова и Л. Л. Орлова, что пресистолическая пульсация печени патогномонична для трикуспидального стеноза, так как наблюдали ее у больных с изолированным митральным стенозом и недостаточностью трикуспидального клапана с выраженной легочной гипертензией. По-видимому, высокая волна q является отражением усиленной систолы правого предсердия, которая может быть связана как со стенозом правого атриовентрикулярного отверстия, так и с гипертензией в малом круге кровообращения.
Некоторые исследователи [6, 10, 14, 17] придают большое значение в диагностике трикуспидального стеноза контрастной ангиокардиографии правых отделов сердца. Характерными ангиокар диографическими симптомами трикуспидального стеноза являются: длительное контрастирование увеличенного правого предсердия (20—25 сек.), слабое контрастирование правого желудочка и образование «демаркационной линии» между правым предсердием и правым желудочком, а также длительное контрастирование расширенной верхней полой вены.
Нами произведено контрастное исследование правых полостей сердца при трикуспидальном стенозе у 20 больных. У всех отмечалось длительное затемнение расширенной верхней полой вены.
Рис.3 Внутривенная ангиокардиограмма больной трикуспидальным стенозом. Десятая секунда. Задержка контрастного вещества в правом предсердии и ясно выраженная демаркационная линия между полостями правого сердца.
Правое предсердие было увеличено в размерах и значительно интенсивнее контрастировано, чем правый желудочек. У 7 больных определялась четкая демаркационная линия между правым предсердием и правым желудочком (рис. 3). Длительность контрастирования правого предсердия зависела от степени сужения правого венозного отверстия. Так, у больных с резким трикуспидальным стенозом (площадь трикуспидального отверстия меньше 1,5 см2) длительность контрастирования правого предсердия равнялась 15—20 сек., у больных с умеренным стенозом (площадь трикуспидального отверстия от 1,5 до 3,0 см2)—до 15 сек. У больных с наличием регургитации в трикуспидальном отверстии демаркационная линия выражена нечетко.
Из 30 больных с тройными стенозами рентгенологические признаки всех трех пороков были у 7, хотя при оперативном контроле определен резкий трикуспидальный стеноз только у 3 больных, а аортальный— у 2. Митральный стеноз был резко выражен. На наличие митрального стеноза у этих больных указывало увеличение левого предсердия, застойные явления в легких, расширение легочной артерии и гипертрофия правого желудочка. Кроме того, на электрокимограмме имелось укорочение фазы пассивного опорожнения левого предсердия (ef), выражавшееся в образовании диастолического «плато», а также удлинение отрезка (ab), соответствующего систоле левого предсердия (рис. 1, а). Наличие трикуспидального стеноза подтверждалось расширением верхней полой вены и увеличением правого предсердия. На электрокимограмме отмечалось укорочение первого периода фазы пассивного опорожнения правого предсердия, увеличение и удлинение систолы правого предсердия. Аортальный стеноз проявлялся увеличением размеров левого желудочка и расширением восходящего отдела аорты (постстенотическое расширение). Электрокимографические данные указывали на затруднение поступления крови из левого желудочка в аорту в виде удлинения систолического подъема. У 23 больных с тройными стенозами рентгенологически определялись признаки только одного или двух наиболее выраженных пороков; так, у 6 имелись признаки только митрального порока, у 9 — митрально-трикуспидального, а у 8 — митрально-аортального стенозов.
ВЫВОДЫ
- Рентгенологическое исследование является ценным методом в диагностике сочетанных пороков сердца.
- При обычном рентгенологическом исследовании (рентгеноскопия и рентгенография) сочетанных пороков симптоматика определяется наиболее выраженным стенозом, чаще митральным или аортальным.
- Установление правильного диагноза значительно упрощается при наличии обызвествлений клапанов сердца. Однако одновременное обызвествление митрального и аортального клапанов при сочетанных пороках встречается редко.
- Выявлению всех пороков при многоклапанном поражении помогают современные сложные методы рентгенологического исследования (кимография, томография, электро- кимография и ангиокардиография).
- Среди сочетанных пороков наибольшую трудность представляет распознавание трикуспидального стеноза. Наиболее ценные данные в этом отношении дает ангиокардиография и электрокимография.
