Evaluation of contrast vasograms by microphotometric method
- Authors: Karimov M.G.1, Murugov V.S.1
-
Affiliations:
- Kazan Research Institute of Traumatology and Orthopedics
- Issue: Vol 49, No 2 (1968)
- Pages: 82-84
- Section: Articles
- URL: https://kazanmedjournal.ru/kazanmedj/article/view/60367
- DOI: https://doi.org/10.17816/kazmj60367
- ID: 60367
Cite item
Full Text
Abstract
When studying the blood supply of symmetrical areas by the method of X-ray contrast filling of vessels, it is sometimes difficult for the researcher to determine the nature of the vessels and their number.
Keywords
Full Text
При изучении кровоснабжения симметричных участков методом рентгеноконтрастной наливки сосудов исследователю в некоторых случаях трудно определить характер сосудов и их количество.
Для объективной оценки и подсчета сосудов мы предлагаем методику микрофотометрии вазограмм с автоматической записью результатов исследования. Указанная методика применена нами при изучении кровоснабжения филатовского стебля при различных способах тренировки.
На спине кролика сбривали шерсть и типично по Филатову формировали два симметричных стебля, один из которых являлся опытным, другой — контрольным. Через 10—12 дней после операции опытный стебель подвергали тренировке путем пережатия одной из питающих ножек резиновым жгутиком. Ежедневно время тренировки увеличивали на 10 мин. и постепенно доводили до двух часов. По окончании тренировки сосуды опытного и контрольного стеблей наливали рентгеноконтрастным веществом и производили рентгеновские снимки стеблей. Для микрофотометрии вазограмм мы использовали микрофотометр МФ-4. Предварительно на вазограмме намечали линию, перпендикулярную длиннику филатовского стебля (линия фотометрии). Запись производили в непосредственной близости от линии параллельно ей. Вазограмма фиксируется на предметном столике прибора с таким расчетом, чтобы измерительная щель при движении столика проецировалась строго по линии фотометрии. Кассеты микрофотометра заряжали рентгеновской пленкой типа РМ-1 чувствительностью в 320 обратных рентген, размером 13х18 см. Запись производили в масштабе 5:1 при скорости 20 мм в минуту.
Полученные кривые являют собой графическое изображение интенсивности тени мягких тканей и имеющихся в них сосудов по вазограмме филатовского стебля.
Рис.1
На рис. 1 изображены контрастные вазограммы тренированного (I) и нетренированного (II) филатовского стебля.
Визуально можно отметить более развитую сосудистую сеть на всем протяжении тренированного стебля.

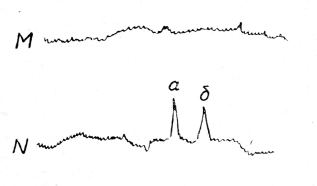

На рис. 2 воспроизведены микрофотограммы дистального (М) и проксимального (N) участков нетренированного стебля. Фотограмма представляет собой мелкозубчатую горизонтально направленную линию, на фоне которой видны отдельные зубцы, соответствующие проходящим в стебле сосудам. Величина и высота этих зубцов зависят от диаметра просвета налитых сосудов. Мелкозубчатый фон обусловлен зернистостью рентгеновской пленки.
Как видно из рис. 2, на фотограмме проксимального участка стебля имеются зубцы а и б, которые соответствуют проходящим в стебле сосудам. Зубец а несколько выше зубца б, значит, сосуд, соответствующий зубцу а, имеет более широкий просвет.
На фотограмме проксимального участка тренированного стебля (рис. 3) видны зубцы а, б, в г, д, соответствующие проходящим в стебле сосудам; менее высокие зубцы а, б соответствуют сосудам более мелкого калибра.
На фотограмме дистального участка тренированного стебля (рис. 4) высота зубцов а, б, в, г, д меньше, чем на проксимальном участке тренированного стебля, что указывает на уменьшение калибра сосудов. Еще легче выявить разницу в количестве и величине сосудов при сравнении фотограмм симметричных участков тренированного и нетренированного стеблей.

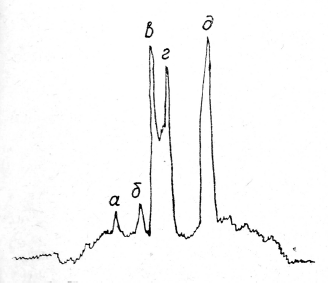

Рис.3 Копия фотограммы проксимального участка тренированного филатовского стебля.

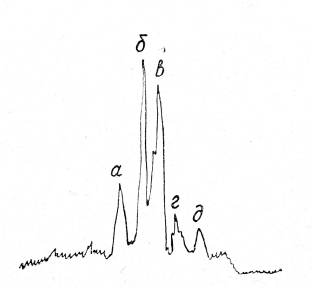

Рис.4 Копия фотограммы дистального участка тренированного филатовского стебля.
Как видно из фотограмм, кровоснабжение тренированного стебля значительно более развито, чем контрольного.
Указанная методика применима не только для сравнительной оценки количества сосудов филатовского стебля: ею можно пользоваться для характеристики контрастных вазограмм любых симметричных участков, когда затруднена их визуальная расшифровка.
